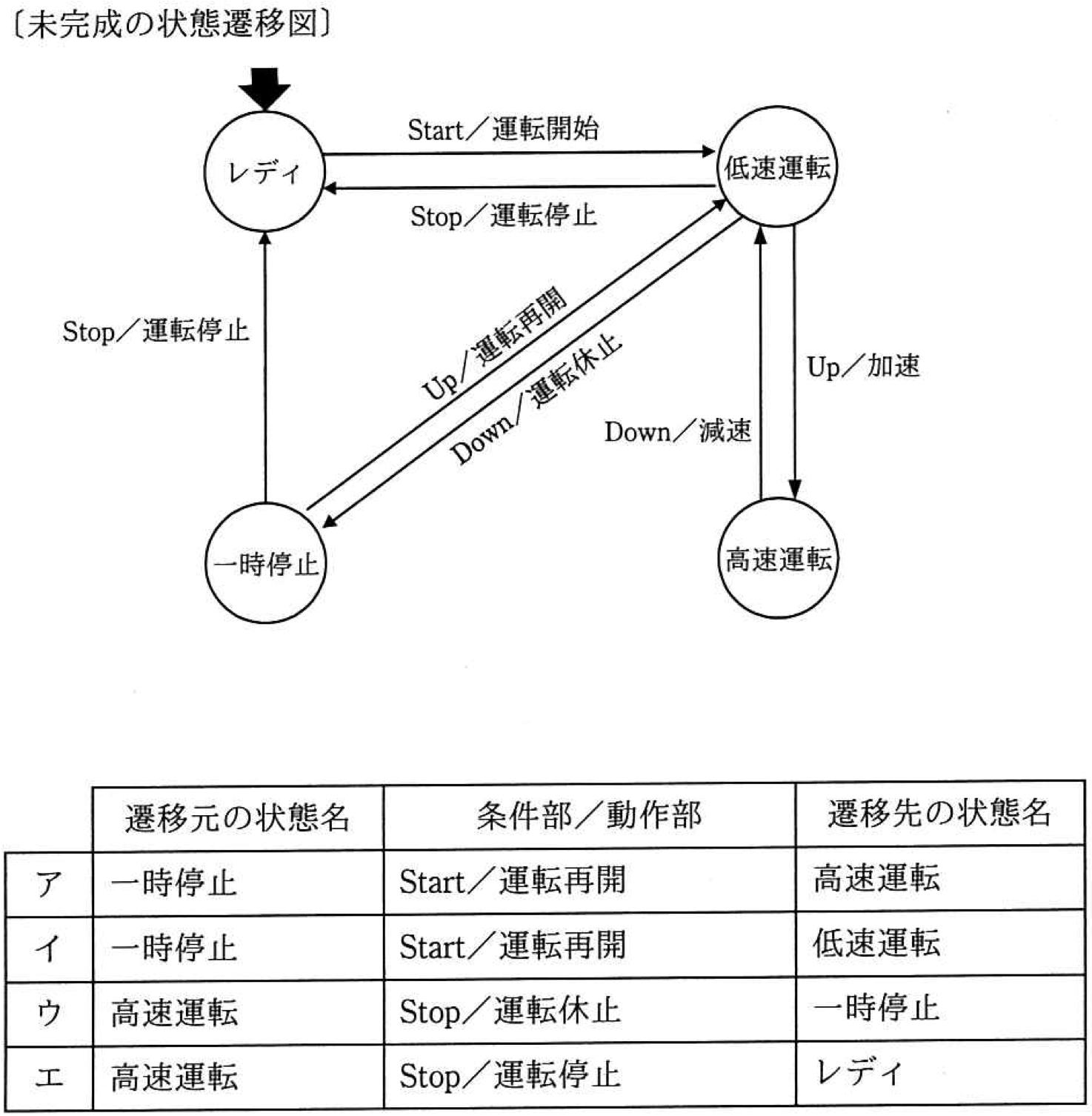

令和元年度 秋期 情報処理安全確保支援士試験 午前II 問22

【解説】

レディでStartボタンが押された場合、運転開始して低速運転に遷移する。
– 状態遷移図に既に存在します。

低速運転でUpボタンが押された場合、加速して高速運転に遷移する。
– 状態遷移図に既に存在します。

低速運転でDownボタンが押された場合、運転休止して一時停止に遷移する。
– 状態遷移図に既に存在します。

高速運転でDownボタンが押された場合、減速して低速運転に遷移する。
– 状態遷移図に既に存在します。

一時停止でUpボタンが押された場合、運転再開して低速運転に遷移する。
– 状態遷移図に既に存在します。

レディ以外の状態でStopボタンが押された場合、運転停止してレディに遷移する。
– 低速運転および一時停止からレディへの遷移は状態遷移図に存在しますが、高速運転からレディへの遷移が存在しません。

したがって、追加すべき遷移は「高速運転でStopボタンが押された場合、運転停止してレディに遷移する」です。これは選択肢エに該当します。
